Servo yumuşak plastik düz kabarcık ambalaj makinesi

1.Tanıtım

Bu model PLC işlemcisi, sıcaklık modülü, servo ana motor, insan-makine arayüzü kontrolü, ekipman operasyonu yükseklik otomasyonu, tam fonksiyonlar, büyük genişleme alanı,Kullanıcı gereksinimlerine göre özel cihazlarla donatılabilirTek kullanımlık boğaz kılıfı, maske, şırınga, enfuzyon seti, enfuzyon tüpü ve gazozun kağıt- plastik veya plastik- plastik blister paketine uygulanabilir.,şırınga, otomatik iğne besleyicisi, çevrimiçi fleksografik yazıcı, görsel algılama sistemi.

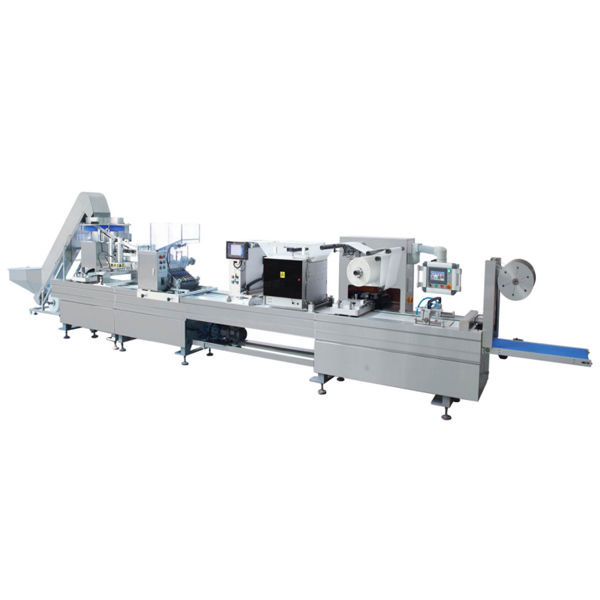

2.Ekipmanın görünümü

3.Güvenilir

3.1Servo motor tarafından yönetilen çekiş istikrarı güvenilir

3.2Her sütunun merkez mesafesini sağlayın: özel bir alet makinesini kullanın ve aynı anda dört delik işleyin.

3.3Pnömatik garanti: sabit nokta üretim silindirleri ve ünlü marka pnevmatik parçalar kullanılır (konfigurasyon listesine bakın).

3.4Elektriksel sistem garantisi: ünlü marka elektrik bileşenleri kullanılır (konfigurasyon listesine bakın).

3.5Üretim hijyeni garantisi: paslanmaz çelik görünümü, paslanmaz çelik ve toksik olmayan PVC enjeksiyon ve ilaçlarla temas yüzeyi için kullanılır.

4.Yapısal şema

5.Çeşitli bileşenlerin özellikleri ve yapıları

5.1Temel oluk çelikle kaynaklanmıştır ve ana gövde demir plaka yapısından yapılmıştır.

5.2Ana tahrik, servo motoru güç olarak alır, yavaşlama kutusundan hızı azaltır, aşağı zarın basamak çekişini sıkıştırmak için sıkıştırma zincirini tahrik eder,ve her silindir periyodik hareket yapmak için sürücü ile işbirliği yapar.

5.3Ana hareket mekanizması

5.3.1Alt film beslemesinin ana bileşenleri: besleme motoru, salıncak kolu, besleme silindir (alüminyum Φ 40) vb.

5.3.2Fonksiyon: Çekim zinciri üzerindeki kuvveti tasarruf etmek için alt zarı önceden gönderin.

5.3.3Kalıplama ve ısı mühürleme mekanizması: Ana bileşimi: karbon çelik çerçeve, silindir, rehber sütun (GCr15Φ25), doğrusal rulman, kalıp çerçevesi, değiştirilebilir kalıp (alüminyum) vb.

5.3.4İğneleme, kesme mekanizması esas olarak şunlardan oluşur: hob, karbon çelik davul, kontrol silindir, çubuksuz silindir, kesici ve benzeri.

5.3.5Çekim mekanizmasının ana bileşenleri: dişli, sıkıştırma zinciri ( paslanmaz çelik) vb.

5.3.6Atık mekanizmasının çıkışı ve toplanması: taşıyıcı bant (toxic olmayan PVC), rulo (karbon çelik), rulo fırçası (PVC) vb.

5.4Kalıp konumu ayarlaması esas olarak el tekerleği, konvel dişli seti, vida (karbon çelik) vb.

5.5Yazdırma mekanizması (iftiharlı): Ana bileşim: DC motor, baskı davul ( paslanmaz çelik), PVC kazık, kauçuk ölçekleri vb.

5.6Elektrik kutusu: Elektrik kutusu 1,2 mm kalınlığında SUS304 malzemesinden yapılmıştır.

5.7Görünüm: 1,2 mm kalınlığında SUS304 paket gövdesinin tamamı çirkin bir yere sahiptir, bu nedenle kapı ayarlanması gereken konuma yerleştirilir.

6.Ekipmanın her bir konum mekanizmasının temel özellikleri

6.1Alt zarı ön ısıtma: ısıtma plağı ısıtma alt zarına yakından uymaktadır, ısıtma verimliliği yüksektir, ısıtma plağı çekiş sırasında otomatik olarak ayrılır.

6.2PVC kalıplama: silindir hareketi kilitleme kalıbı ile üst ve alt kalıplama, sızıntı olmadığından emin olmak için mühürleme halkası, gerçek hava kalıplama.

6.3Sıcaklık mühürleme: Silindir hareketi üst ve alt kalıpları mühürler ve üst kalıp silindir tamponu ile ısıtılır. Üst ve alt ölçek retikülasyon mühürleme. İyi sıkılık.

6.4Düzenleme mekanizması: Her ölçekli kutu mekanizması, kalkanın sol ve sağ pozisyonlarını ayarlayabilir. Kalıbı değiştirdikten sonra uygun ayarlama.

6.5Kalıp pozisyonu: Basınç plaka pozisyonu, çalıştırılması kolay, değiştirilmesi kolay.

6.6Kesme bloğu: aks silindir kesimi, konumu ayarlamak kolaydır. Bölüm ekleme ve çıkarma bölmesine bağlı olarak hob girinti veya kesme.

6.7Baskı cihazı: rulo camber baskı, senkroniz baskı, tüketim maliyetlerini tasarruf edebilir.

7.Makineavantajları

7.1Ekipman gövdesinin dökme yapısı vardır ve titreşim emici deforme edilmez. Füzöze duvar plakaları güçlü sertlik, sabit kalınlık ve ağırlık ile çelik 45'ten (kalınlığı 16 mm) yapılmıştır.

7.2Sandviç zinciri yedeklenmiş ve Avrupa ve Amerikan standartlarına uyan açma ve kapanma hareketleri kontrol edilebilir;

7.3Şırıngalar gibi standart boyutlu ürünler için, kalıplama ve ısı mühürleme kalıpları çekmece çıkartma ile değiştirilmiştir, kalıp çerçevesinin sökülmesine gerek yoktur.ve farklı darbe kalıpları için kalıp çerçevesinin değiştirilmesi gerekmez.

7.4 MYaşlanma ve ısı mühürleme kalıbı alt kalıbı iğne konumlandırma tasarımı, değiştirme konumlandırma vida sabitlenmesinin neden olduğu dezavantajları önlemek için basit ve hızlıdır.

7.5 THe kalıp ve kesme kesicisi pozisyonları, pozisyonu kolayca ayarlayabilen ve farklı yolculuklarla kalıplar için uygun olan dış el tekerlekleriyle donatılmıştır.

7.6Tüp düzeninin tekdüze entegral dökümüne sahip alüminyum ısıtma plağı, tekdüze ısıtma ve uzun kullanım ömrüne sahip ve ısıtma tüpünün dezavantajlarından kaçınan ısıtma modunda kullanılır.

7.7Çapraz kesim esnek bir şekilde testere diş kesimi veya skalpel tipi olabilir ve bakım ve ayarlama uygundur.

7.8 Tİşaretçi hizalama sistemi Bonner, ABD'yi kullanıyor, bu doğru ve güvenilir.

7.9Mitsubishi sıcaklık modülü, yüksek doğrulukta sıcaklık kontrolü için kullanılır ve veri ihracatını gerçekleştirmek ve MES sistemini bağlamak için uygundur.

7.10 TŞırınga otomatik besleme sistemi, vida çizme ve baskı içeriğinin dezavantajlarını önlemek için zincir plaka senkroniz kemer kullanır.
