İlaç İçin Yarı Otomatik Toz Kapsül Dolum Makinesi

Yarım otomatikFarmasötik ürünler için toz kapsül doldurma makinesi

Kapsul Doldurma Makinesi Ürün Tanımı

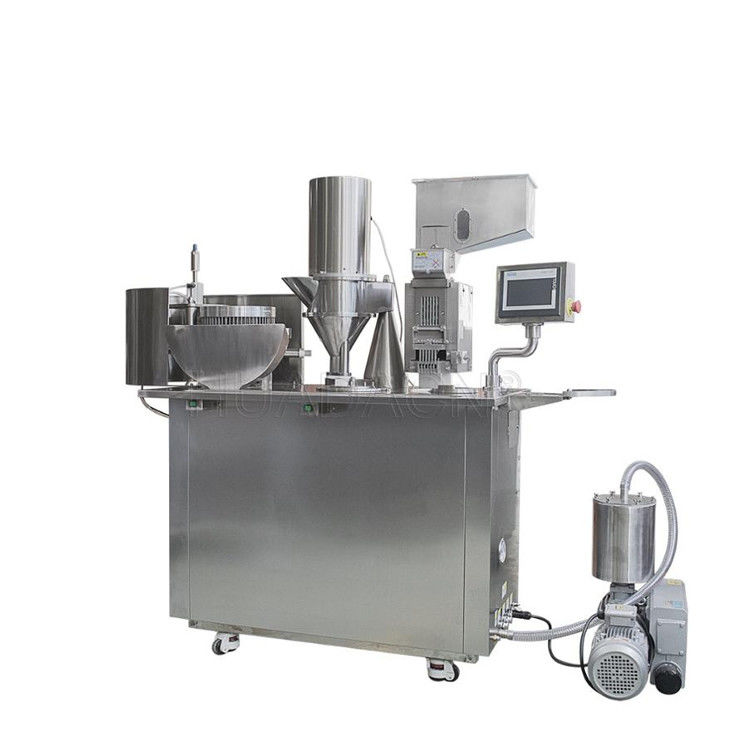

SED-BJ-III-A Yarım Otomatik Kapsül Doldurma Makinesi, küçük ve orta farmasötik fabrikalarda toz ve granüllerin kapsül doldurulması için uygun özel bir kapsül doldurma makinesidir.Hastane hazırlık laboratuvarıKapsül dikimi, ayırma, doldurma, kilitleme vb. tamamlayabilir.

Makine PLC, dokunmatik ekran, adımsız transdüksiyon hız-değişimi ve elektronik otomatik sayacı benimsiyor. Dozaj doğru ve işlem uygun.Tüm makine 304 paslanmaz çelikten yapılmıştır., GMP gerekliliklerine uygun.

Kapsül doldurma makinelerinin teknik parametreleri

Ana Parçaların Fonksiyonu

Kapsül Ekim Mekanizmi
Bu mekanizmanın işlevi, boş kapsülleri bunkerden, altında vida ayarlama düğmesi bulunan kapsül ekim tüpüne çıkarmaktır.Kapsül ekim tüpü sektör aleti tarafından tahrik edildiğinde ve dibine düştüğünde, düğme bir dizi kapsül gönderecektir (7 adet 1#, 2# kapsüller, 5 adet 00# kapsüller, 6 adet 0# kapsüller).düğme kapsül ekim tüpünü kapatacak.. The capsules which have dropped on the capsule comb will be pushed forward to the position of direction-changing under the action of the capsule-pushing board and the capsules will drop into the capsule disk (the body downwards and the cap upwards) when they are pushed and pressed downwards by the capsule-pressing head. (Şekil 2 ve Şekil 3'e bakın.) Kapsül diskinin alt kısmında negatif basınçlı hava akımı vardır, kapsüller kapsül basma başı ile aşağıya basıldığında ve kapsül tarayı terk ettiklerinde,Kapsül diski deliklerindeki hava akımı etkisiyle kapsül disklerine emilecektir.Çünkü üst kapsül diskinin deliğinde küçük bir basamak kapsül kapağını durdurur ve üst kapsül diskinin içinde tutar.Ama kapsül vücudu boşluk etkisi altında aşağı kapsül diskinin deliğine kaymaya devam ediyor., bu mekanizma kapsüllerin düzenlenmesini, yön değiştirmesini ve ayırılmasını tamamlar.

Bireysel dönüştürücü hız düzenleyici motor bu mekanizmayı çalıştırmak için cam, salıncak çubuğu ve çubuk mekanizmasını çalıştırır.Çakmak bir dişe de basıyor (bu, kapsül diskinin bir sıra deliğe basmasını sağlıyor), ve bu arada cam salıncak çubuğu bir döngü boyunca çalıştırmak için salıncak çubuğu çalıştırır (Şekil 4 ve Şekil 5'e bakın).

Bu mekanizma bir programlama kontrol sistemine sahiptir, böylece kapsül diski kapsüllerle dolduğunda, bu mekanizma otomatik olarak durur ve durması gerektiğinde manuel olarak yarı yolda durur..Bu makinenin hızı konsol üzerindeki düğme ile düzenlenebilir ve dönüştürücü ile görüntülenebilir.

Bazı kapsüller tamamen ayrılmadıysa, kapsül diskini 2 ~ 3 dönüş ile karıştırarak vak-sorb altında tamamen ayrılmasını sağlayabilirsiniz.

Bu makinenin bir çift kalıbı ve bir çift kapsül diski vardır. Fabrikadan ayrıldığında, kullanıcı parça kataloğuna göre başka bir kalıp ve kapsül diski seçebilir ve sipariş verebilir.(Şekil 12 ve 13'e bakın)




Fark: 00# cihazı her sıra 5 delik, kapsül diski 5×60=300 delik, parmaklık diski 300 iğne, 0# cihazı her sıra 6 delik, kapsül diski 6×60=360 delik, parmaklık diski 360 iğne,ve kapsula basma başlığı, kapsül itme tahtası, kapsül tarası ve anahtarı 6 satır.

1#, 2#, 3# cihazı her satır 7 delik, kapsül diski 7×60=420 delik, parmaklık diski 420 iğne ve buna göre tüm parçalar 7 sıra.

Doldurma mekanizması

Bu mekanizmanın işlevi, ilacı boş kapsülün içine otomatik olarak ve doğru sırayla doldurmaktır.Bir dönüştürücü hız düzenleyici motor ile (dolaşım hızı dokunmatik panelde görüntülenir) boş kapsül içine doldurulması için ilaç zorlamak için pervaneyi çalıştırırAlt makine kapsula diskini döndürür, alt makine de dönüştürücü hız düzenleyici motor tarafından döndürülür.Alt turntable kapsül disk besleme ağzının altında bir daire döndürmek yapar, indüksiyon düğmesi sayım kontrolü ile denetlenir (sayıcı 30 kez ayarlanır).Bunker silindirle kapsül diskinin içine itilecektir.Bunker yerine yerleştirildikten sonra, döngü makinesi ve bunker motoru otomatik olarak çalışacaktır (Şekil 6 ve Şekil 7'ye bakın).Ve kapsula diski bir daire döndükten sonra otomatik olarak duracaklarBu sırada silindir sığınağı çekecek ve kapsül diskinden çekilmesini sağlayacak.

Doldurma hacminin ayarlanması Bunker motorunun hızını ve döngü motorunun hızını, dolgu hacmine ve ilacın akış özelliklerine göre ayarlayabilirsiniz.Eğer ilacı doldurmak zorsa, sayacının ayar değerini 60 veya 90'a ayarlayabilirsiniz, ancak makine fabrikadan ayrılmadan önce 30'a (bir daire) ayarlanır.


Kilitleme mekanizması
Bu mekanizmanın işlevi, ilaçla doldurulmuş kapsülü kilitlemektir (yani üst diski ve alt diski kapatmak).ve sonra parmak reset yapmak için el ile kapsül diski itmek, kapsülü dışarıya it ve kapsül toplama kutusuna akmasını sağla (Şekil 8' e bakın).

Pnömatik Kontrol Sistemi

Üçlü bölümün ilk adımı hava filtrelemesidir, ikinci adımı basınç düzenlemesidir ve üçüncü adımı da gazlanmış yağ sisleri besleme gaz devre sisteminin yağlandırılmasıdır.Düzenleyici yağ tüpü genellikle her 1 ~ 3 dakikada bir bir damla yağ dökebilir (normal makine yağı da yapabilir).

Pedal valfi kilitleme silindirinin hareketini kontrol eder. pedal valfine bastığınızda kilitleme silindiri kapsülü kilitlemek için dışarıya fırlar. pedal valfini gevşettiğinizde,Silindir piston geri çekecek..

Elektromanyetik valf elektrik sistemi tarafından kontrol edilir ve doldurma sığınağının hareketini kontrol etmek için kullanılır.Elektromanyetik valf çıkışında iki tek yönlü gaz valfleri vardır, silindrin çalışma hızını kontrol etmek için kullanılırlar (Şekil 9'a bakın).




Elektrikli Kontrol Sistemi

• Kısa Tanıtım

Bu makine 400V 50Hz üç fazlı dört tel sistemi ve toprak koruma için bir kablo benimser. Kullanıcı güç açmadan önce toprak koruma kablosunun bağlandığından emin olmalıdır.

Bu makine dönüştürücü hızı düzenleyen motor duraklama sürücüsünü kullanır ve bakımı kolaylaştırır.

• Elektrikli kontrol sisteminin şematik talimatı: (Şekil 11'e bakın)

Vakum pompasının çalıştırılması ve durdurulması, kutunun içindeki bir AC kontaktoruyla birbirine bağlı olan panelde bir çift dikilme ve eğilme düğmesi ile yönlendirilir.Açma (2) düğmesi basıldığında, vakum pompası çalışacak ve kendi kendine kilitlenecek, elektromanyetik valf bu arada çalışıyor.vakum pompası çalışmayı durduracak (vakum boru hattı sisteminde, kapsülün parçalarının vakum pompasına girmesini önlemek için bir filtre valfi var)Sistem basıncını göstermek için bir vakum ölçerine sahiptir). (Şekil 10'a bakın)

Hava pompasının çalıştırılması ve durdurulması (vakum pompa sistemiyle aynı prensibe sahiptir). Başlatmak için ON (1) tuşuna basın ve durdurmak için OFF (1) tuşuna basın.

Kapsül ekiminin başlaması ve durdurulması:Kapsül ekim mekanizması hareket gücü olarak bireysel motoru alır ve dönüştürücü tarafından kontrol edilen ve düğme ile düzenlenen dönüşüm hızı. ON (3) basıldığında, kapsül ekim mekanizması çalışacaktır. OFF (3) basıldığında, kapsül ekim mekanizması durur.Kapsül ekim mekanizması çalıştırıldıktan sonra otomatik olarak bir devrede çalışacak (yani 60 kez), sayaç makinayı otomatik olarak durdurmadan önce 60 kez kontrol ayarına girecektir.

Doldurmanın başlatılması ve durdurulması: Doldurma mekanizması, bunker kısmını ve devre döngüsü kısmını ayrı ayrı çalıştırmak için iki adımsız hız düzenleyici motor kullanır ve silindir,Elektromanyetik valf ve sayaç çalıştırma döngüsü yasasına uymak içinBunker ve turntable'ın çalışma hızları devrim ölçümünde ayrı ayrı görüntülenecek.

ON (1) düğmesine basıldığında, elektromanyetik valf gaz devresini çeker ve silindirle hava sağlamak için açar ve silindir bunkeri çalgı masasına itecektir.Silindir hareket ettiğinde, zaman gecikmesi birimi için zaman (zaman gecikmesi birimi fabrikadan ayrılmadan önce 2 saniyede ayarlanmıştır).Yani döngü motoru ve bunker motoru çalışmaya başlayacak.. Bu anda, sayaç turntable için saymaya başlayacaktır. Turntable ayarlanmış yere döndükten sonra (makine fabrikadan ayrılmadan önce 30 kez ayarlanmıştır),Yani çalma makinesinin bir döngüsü var), the turntable motor and bunker motor will stop rotating at the same time and the electromagnetic valve will return to its place to make cylinder move and draw the bunker backwards to make it return to its place.

Koruyucu aygıt: Bu koruyucu aygıt, ellerin veya sert maddelerin kapsula ekim kafası mekanizmasına girmesini önlemek için kullanılır. The structure is that a protective door covers the working surface of the capsule-sowing head and a micro-limit switch interlocked with the capsule-sowing control circuit is fixed at the bottom of the door shaft (in the machine body)Kapı açıldığında, kapsül ekim motoru hemen durur, paneldeki gösterge lambası (9) parlar.
