Farmasötik Tablet Baskı Ekipmanı PLC Denetimli Yüksek Hızlı Tablet Baskı Makinesi
PerformansTablet Baskı Makinesi
Günümüzde bu kullanım için kullanılan ev elektrik makinelerinin presleme odası genellikle açık görünürdü.Mekanik sıkıştırma durgunluğu ve toz kirlenmesini önlemek için yüksek hızda çalışırken yağlanması gerekir..
Döner masanın kirlenmesini önlemek için, tamamen kapalı ve paslanmaz çelikten yapılmış yeni bir model tasarladık. Presleme odası ile yağlama odasını ayırdık.GMP standardının gereksinimlerine tamamen uygun..
Tablet Baskı Makinesi Ürün parametreleri
| Model |
SED370-26GY-P |
SED370-32GY-P |
SED-370-40GY-P |
| İstasyon Sayısı |
26 |
32 |
40 |
| Türü |
D |
B |
BB |
| Min. çıkış (tablet/saat) |
25,000 (i=60/26)a)
60,000 (i=60/40)
|
60,000 |
60,000 |
| Maks. Verim (tablet/saat)b |
60,000 (i=60/26)a)
171(i=60/40)
|
211,000 |
264,000 |
| Maksimum tablet çapı. |
Yuvarlak |
25 |
16 |
13 |
| |
Şekilli |
25 |
19 |
16 |
| Maks. Doldurma Derinliği (mm) |
20 |
16 |
16 |
| Maks. Tablet Kalınlığı (mm) |
8 |
8 |
8 |
| Maks. Sıkıştırma Gücü (kN) |
100 |
80 |
80 |
| Max. Pre-comp kuvveti (kN) |
14 |
| Maks. Güç (kW) |
10 |
| Hava kaynağı basıncı (MPa) |
0.6 |
|
| Güç kaynağı |
380V 50Hz 3P |
| Toplam Boyut (mm) |
1,080x1,440x1,950 |
| Ağırlık (kg) |
1,780 |
| Çıkarma gürültüsü (dB (A)) |
≤ 82 |
| Standart |
GB/T 30748-2014 |
|
Uyarı: a) SED370-26GY-P için, katranın azaltma oranı i=60/26'dır. Teslimat i=60/40'a düşerse, katran yedek parça kutusuna yerleştirilecektir.
b) Maks. çıkış, ideal granülden küçük tabletleri basma miktarını ifade eder. Maks. çıkış tasarlanmış kapasite, gerçek üretimde birçok faktörle ilişkilidir.toz akışkanlığıGenellikle yuvarlak tabletler için % 70, büyük veya şekilli tabletler için % 50 olacaktır.
|
Ana fonksiyon
1PLC kontrolü, otomatik tablet ağırlığı kontrol sistemi, otomatik parti reddetme cihazı. otomatik parti numuneleme fonksiyonu.
| Ortalama tablet ağırlığı |
Ortalama tablet ağırlığı kontrolü |
Tek tablet ağırlığı toleransı |
Not: |
| < 0,15 g |
±2% |
±6% |
Yuvarlak çap ≥φ5 mm için daha iyidir |
| ≥0,15g ~ <0,3g |
±1% |
±5% |
|
| ≥0.3g |
±1% |
±3% |
|
Ortalama tablet kontrol hassasiyeti ve tek tablet ağırlığı toleransı yukarıdaki tabloya uygun olmalıdır.ince toz küçük veya ince tablet için daha fazla olacaktır.
2Renkli dokunmatik ekran 9 ′′, ana ortalama basınç, tek yumruk basıncı, hata alarmı, otomatik durma ve yardım menüsü ile,Tablet toz temizleyicisinin açılması/kapandığı ve toz toplayıcısının açılması/kapandığı ve pulsu dokunmatik ekranla kontrol edilebilir (Tablet toz temizleyicisi ve toz toplayıcı isteğe bağlıdır).
3Ana sıkıştırma (tablet kalınlığı), ön sıkıştırma, doldurma derinliği ve şekillendirme konumunu ayarlamak için dört el tekerleği kullanılır.
4Ana sıkıştırma ve ön sıkıştırma için ayarlanabilir hidrolik destek. Otomatik basınç tutma ve basınç aşırı yük koruması.
5Otomatik yağlama sistemi. yağlama akış hızı ve aralığı ayarlanabilir. yağlama alarmı altında, yağlama basıncı hatası alarmı ve otomatik durma koruması.Manüel olarak kontrol edilen yağ yağlama sistemi.
6Toplu çalışma süresi, toplu toplam çıkış, toplu iyi tablet çıkışı ve önceden ayarlanmış çıkış kapatma fonksiyonu ile.
7Ana motor ve besleyici motor inverter ile ayarlanır, rpm üst ve alt sınır ile sürekli olarak düzenlenebilir.
8Aşırı doldurma, az doldurma ve sınırın üzerinde yumruk basıncının tek değeri için alarm ile.
9Ana basınç aşırı yüklenmesi için alarm, ön basınç aşırı yüklenmesi, elektrikli kontrol sistemi için otomatik koruma tesisi, ana motor aşırı yüklenmesi, besleyici motor aşırı yüklenmesi, üst ve alt yumruklar sıkı,Çalışma sırasında pencereleri/kapıları ve sol/sağ yan kapıları açmak için alarmAcil duraklama, dolgu azaltma başlatma.
10Basınç öncesi monitör ve ekran fonksiyonu ile.
11Toz düşük seviye alarmı ile (alarm ama durdurma)
12FDA 21 CFR Part 11 uyarınca güvenlik erişim yönetimi fonksiyonuna sahiptir. Dokunmatik ekran, kullanıcı hakları yönetimi fonksiyonlarının üç seviyesine sahiptir.Ve farklı haklar farklı operasyon seviyelerine karşılık gelir..
13FDA 21 CFR Part 11 uyarınca veri kayıt fonksiyonuna sahiptir. Üretim parametresi formülünü kaydedebilir, arayabilir ve kaydedebilir ve ayrıca üretim verilerini ve alarm bilgilerini kaydedebilir.Kaydedilen veriler SD kartında RDB veya CSV formatında kaydedilir.
14FDA 21 CFR Part 11 uyarınca denetim iz kayıt fonksiyonuna sahiptir. Kullanıcının giriş / çıkışını, ana düğme işlemini ve sistemin parametre modifikasyonunu otomatik olarak kaydedebilir.Kaydedilen veriler zaman damgasını içerir., kullanıcı adı ve olay açıklaması, SD kartında RDB veya CSV formatında kaydedilen.
15Program yedekleme / kurtarma fonksiyonuna sahiptir. Dokunmatik ekran ve PLC uygulamaları SD kartla yedeklenebilir ve geri yüklenebilir.

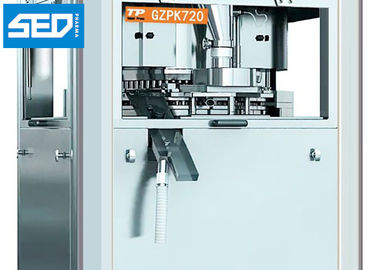

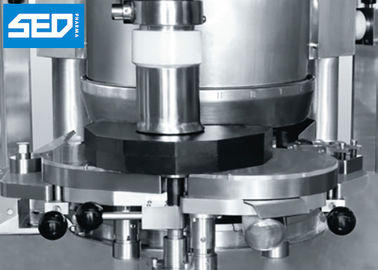

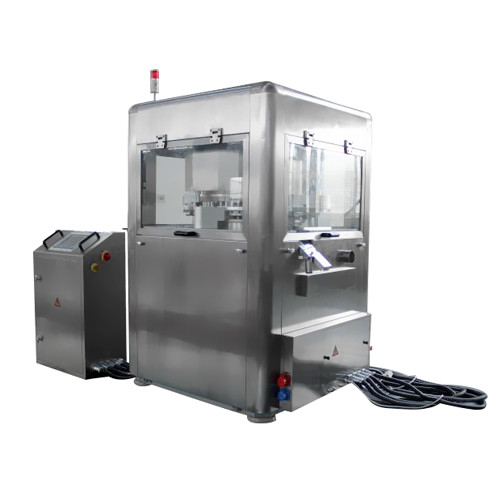

Tablet Baskı Makinesi Ürün Gösterisi
Tablet Baskı Makinesi Uygulamaları
Bu makine, granüler hammaddeleri tabletlere sıkıştırmak için kullanılan tek basınçlı / çift basınçlı sürekli otomatik bir tablet basıncıdır.ama aynı zamanda kimyasal, gıda, elektronik, plastik, metalürji ve diğer endüstriler.
Ana Özellikleri
1Tek katmanlı kuvvet besleme sistemi, ayrı SS kapak plağı, alt kule ile tahta arasındaki labirent mühürleme, alt yumruk çubuğu için amortizasyon, çift kaldırma bakır camber rayı;
2Tablet bölmesi, pencereyi açık koruma ve sarmalı mühürlü üç kutuplu destek çerçevesinin yapısını benimser.Üst kapağındaki üst basınç öncesi rulo için paslanmaz çelik kapağı ve görüntüleme penceresiÇıktı mekanizması için üç kanallı yapı; filtre koruması ile soğutma sisteminin hava giriş ve çıkışı.
3Toz toplayıcı sistemi için eklemin dış çapı Φ 75 mm'dir.
4Granül ve tabletlerle temas eden tüm parçalar, örneğin dolgu sistemi, orta kule ve tablet atma cihazı vb., paslanmaz çelik veya zararsız makromolekül malzemesinden yapılır.
Ürünle temas eden parçalar listesi
| Adı |
Malzeme |
Notlar |
| Hopper, Valve plaka, Destek ekseni |
316L |
022Cr17Ni12Mo2 |
| Besleyici bağlantı borusu, Kapak tahtası, Paddle, Stripper pad, |
316L |
022Cr17Ni12Mo2 |
| Çıkış defteri, çıkış kutusu kanalı, toz emici bileşimi |
316L |
022Cr17Ni12Mo2 |
| Besleyici şasi |
2Cr13 |
|
| Orta kule |
2Cr13 |
|
| Üst/alt yumruk |
6CrW2Si |
Elektrikli katı krom |
| Ölün. |
GCr15 veya CrWMn |
Elektrikli katı krom |
| Çıkış kutusu kaynak parçaları, defle kaynak parçaları |
316L |
022Cr17Ni12Mo2 |
| Çıkış kutusu defle kaynak kısmı |
316L |
|
| Besleyici toz kazıklayıcı toplamak |
QSn6.5-0.1 |
|
| Besleme kapakları |
ZQSn10-1 |
|
| Hopper penceresi, besleyici penceresi, çıkış kutusu kapağı |
Organik Cam |
|
| Baskı plağı, çıkış kutusu kabuğu ve destek bloğu |
PTFE |
|
| Hopper yerleştirme kısmı, besleyici ocağı koltuğu |
Silikon kauçuk |
|
| Besleyici kabuğu |
6061 |
|
| Çıkış kutusunun çelik yay borusu |
PVC |
|
5Saç çizgisi yüzey tedavisi.
6Alarm göstergesi
