Ürün ayrıntıları:
|
Application: | Powder | Suit for capsule size: | 00#-5#and safety capsule A-E |
---|---|---|---|
Weight: | 1500kg | Dimension: | 1100×120×2000mm |
Power supply: | 380/220V 50Hz | Total power: | 8KW |
Key Word: | Capsule Filling Machine Automatic Capsule Filling Machine | ||
Vurgulamak: | PLC Kontrollü Kapsül Dolum Makinası Otomatik,150000 Kapsül/saat Kapsül Dolum Makinası,50Hz Kapsül Dolum Makinası |
Kapsül Doldurma Makinesinin Ürün Açıklaması
Firmamız tarafından üretilen SED-2500J-B otomatik kapsül doldurma makinesi, birçok kez yapılan yenilik ve iyileştirmelerden sonra üçüncü neslin yenilikçi ürünüdür.
Yeni ürün, gelişmiş teknolojiler ve mükemmel bir konfigürasyon ile donatılmıştır. Sadece aynı modeldeki yerli kapsül doldurma makinesinin tüm işlevlerini ve etkilerini kapsamakla kalmıyor, aynı zamanda 11 Mayıs 2016 tarihinde Çin Halk Cumhuriyeti Ulusal Fikri Mülkiyet İdaresi tarafından faydalı model patent belgesi verilen üçü olmak üzere beş yeniliğe sahiptir.
Performansı ve kalitesi yerli endüstride en üst seviyeye ulaşan yenilikçi NJP-1200C otomatik kapsül doldurma makinesi, Zhejiang Ambalaj Makine Ürün Kalite Kontrol Merkezi'nin denetiminden geçmiştir.
Kapsül Doldurma Makinesinin Ürün Parametreleri
Model: |
SED-2500J-B |
Kapasite: |
150000 kapsül/saat |
Makine için uygun: | Kapsül Boyutu #00 ila 5
Güvenlik kapsülü A-E |
Güç kaynağı: | 380V 50Hz (gereksinimlerinize göre değiştirilebilir) |
Güç tüketimi: |
8KW |
Gürültü standardı: | ≤75dB(A) |
Ağırlık: |
1500kg |
Genel boyut: |
1100×120×2000mm |
Kapsül Doldurma Makinesinin Çalışma Prensibi
Otomatik kapsül doldurma makinesinin çalışma prensibi, kapsülün hareketi ve ilacın doldurulması olmak üzere ikiye ayrılır:
1. Kapsülün Hareketi
Aralıklı kapsül doldurma makinesinin doldurma işlemi sırasında, kapsülün hareketi, aralıklı ve kesintili dönüş için indeksleme kutusuna bağlıdır. Kapsülün dolum hacmi esas olarak dozajlama disk deliğinin hacmi ile belirlenir. Boş kapsül kapsül haznesindedir, ana kart yukarı ve aşağı hareket eder, kapsül kendi yerçekimi ile kapsül kılavuz oluğuna girer ve ardından yatay çatal ve dikey tapa kapsül kapağını yukarı ve kapsül gövdesini aşağı doğru üst ve alt modüllere doğru yapar. Kapsül gövdesi ve kapsül kapağı, cihazın etkisi altında ayrılır ve ardından modül toz doldurma istasyonuna girer.
2. İlaç doldurma
Toz tutma halkasındaki sensör, üzerindeki vida besleme çubuğunu kontrol eder ve ilaç sürekli olarak eklenerek tozun toz tutma halkasındaki yüksekliğinin sabit kalmasını sağlar. Konum, ilaç sütununu kapsül gövdesine iter. Bundan sonra, sırasıyla kapsül reddi, kapsül kilitleme, bitmiş kapsül boşaltma, modül temizleme istasyonuna girer ve ardından yeni bir istasyon döngüsüne girer ve döngü tekrar tekrar başlar.
Kapsül Doldurma Makinesinin Ana Özellikleri
1. Kapsülün açılması ve kilitlenmesi otomatik olarak kontrol edilebilir, bu da güvenli ve kullanışlıdır.
2. Üst ve alt kalıpların temizlenmesi, yüklenmesi ve boşaltılması için kolay ve kullanışlı hale getiren kademeli kontrol sistemi ile donatılmıştır.
3. Otomatik alarm ve kapanma işlevleri sağlayan kapı kontrol güvenlik sistemi ve mekanik arıza güvenlik sistemi ile donatılmıştır.
4. Boş kapsül veya toz eksik olduğunda otomatik alarm ve kapanma etkinleştirilecektir.
5. Üretim sırasında sayma ve görüntüleme işlevleri dahil olmak üzere HMI'da tasarlanan zengin işlevler ve gerekirse üretim tarihi, parti numarası, miktar vb. bilgileri yazdırmak için yazıcı ile bağlantı kurabilir.
6. Kapsül ayırma odası, kapsüllerin yayılması sırasında kusurlu kapsüllerin ve tozun odaya girmesini engelleyebilen, operasyonun istikrarını sağlayan conta kılavuz rayı ile tahrik edilir.
7. Kapsül emme, itme, kilitleme ve ayrıca kusurlu kapsül reddetme şaftlarının tümü iki kat contalı halka ile kapatılmıştır, bunlardan birincisi yağlamanın kaybolmasını önlemek için Nitril Bütadien Kauçuk (NBR) kullanır ve ikincisi tozun yataklara girmesini önlemek için ithal silikon kauçuk conta halkası (SIL) kullanır, bu da toz sızıntısı nedeniyle yatak hasarı ve şaft sıkışması sorununu etkili bir şekilde çözmüştür.
8. Yüksek hassasiyetli, tamamen kapalı döner tabla üzerindeki iki yatay şaft, döner tablanın iç odasına toz girmesini önlemek için ithal silikon kauçuk conta halkası (SIL) ile kapatılmış PTFE yağsız yatakları benimser, döner tablanın çalışma doğruluğunu sağlar, kalıcı olarak bakım ve yağlama eklemeye gerek kalmadan.
9. Düz kamlar, iki eksenin ayrı ayrı çalıştığı çift raylı modda çalışır. Çalışma doğruluğunu artırabilir ve aynı zamanda alt kalıp ile dozaj diski arasındaki çarpışma olasılığını ortadan kaldırabilir.
10. Yüksek hassasiyetli kam bölücü, Alman Zeiss'in optik bölme kafasını kullanır. Bölme mili, CNC'de bir kerede işlenir, bu da makine hızlı çalışırken döner tablanın ve dozaj diskini doğru bir şekilde bölmesini sağlamıştır, böylece dolum hassasiyetini sağlar. Kam bölücünün daha yüksek hassasiyeti ayrıca makineye daha uzun hizmet ömrü sağlar.
11. Çalışma kamlarının tümü 20crmoti karbürleme ve sertleştirme işlemi ile işlenir ve ardından CNC taşlama makinesinde bir kerede işlenir, bu da kamların doğruluğunu ve bütünlüğünü sağlamış ve daha uzun bir hizmet ömrü sağlamıştır.

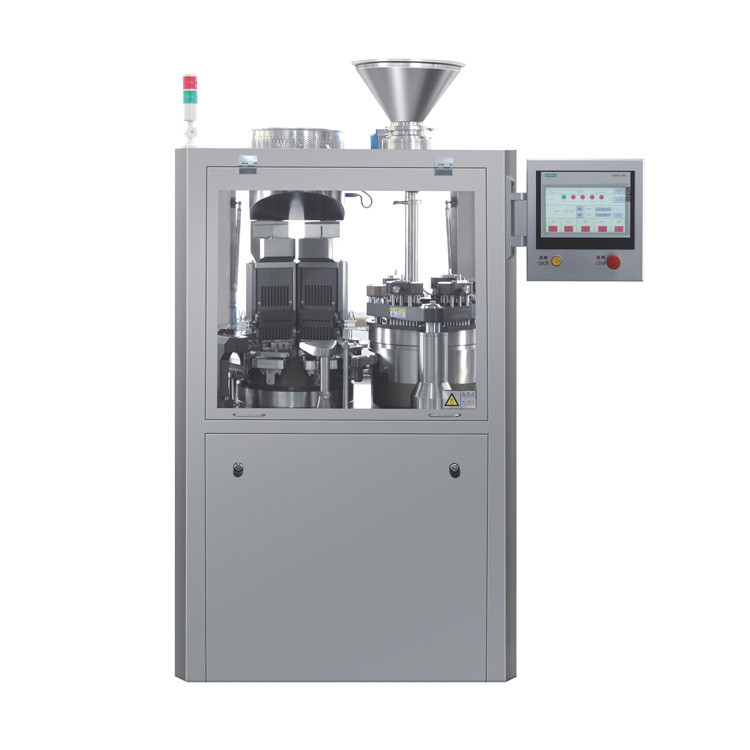

Kapsül Doldurma Makinesinin Ürün Gösterimi
Kapsül Doldurma Makinesinin Uygulanması
