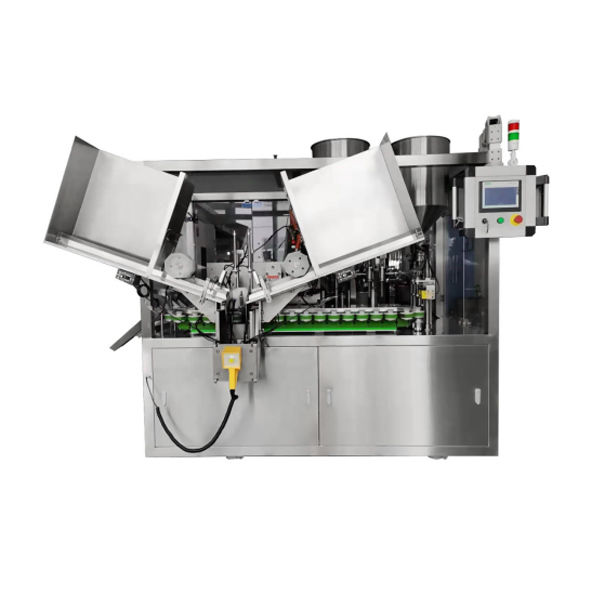

Otomatik Yağ tüpü doldurma mühürleme makinesi

Giriş

Bu model tamamen paslanmaz çelikten imal edilmiştir ve çeşitli özelliklerdeki plastik boruların doldurulması ve kapatılması için uygundur. Maksimum hız 120 adet/dak'dır, normal üretim hızı 80-120 adet/dak'dır, frekans dönüşümü hız ayarı. Dolum doğruluğu ±0,5%'dir. Plastik tüp, iğne deliği tipi iç sıcak hava sızdırmazlığıdır.

SED-120RG-A merhem dolum ve kapatma makinesi tam otomatik çift istasyon tipidir, kam, ömrünün dayanıklılığını sağlamak için dövme çeliktir ve silindir, sabit elastik kuvvet sağlamak için kam silindirinin yayı olarak kullanılır; Dünyanın en gelişmiş ithal senkron kayışlı taşıma tüpü kapları, PLC ve dokunmatik ekran kullanımı, mekanik hareketleri kontrol etmek için kamlar ve pnömatik bileşenler gibi yeni teknolojilere güvenerek ve hız ayarı için frekans dönüştürücülere güvenerek, makinenin yüksek hızlı, istikrarlı ve güvenilir çalışmasını sağlayabilir ve dolumu daha doğru hale getirebilir.

Çalışma yüzeyinin üzerinde Alman aşınmaya dayanıklı kaymalı yataklar kullanılmaktadır, yağlamaya gerek yoktur, kirliliği azaltır ve GMP gereksinimlerini karşılar; makinenin istikrarlı ve güvenilir çalışmasını sağlamak için İtalyan sonsuz dişli ve sonsuz dişli ana motoru kullanın; aşırı yüklenmeyi önlemek için Alman tork sınırlayıcı ve gerdirme manşonu kullanın; makinenin yüksek hızda çalışmasını sağlamak için İtalyan İthal senkron kayış kullanın; dolumun sızdırmamasını sağlamak için Japonya'dan ithal sızdırmazlık halkası kullanır. Tüm makine gelişmiş bir yapıya, gelişmiş bir konfigürasyona sahiptir ve kullanışlı çalışma, kullanışlı bakım ve kullanışlı temizlik özelliklerine sahip otomatik arıza alarmı Çince ekranı ile donatılmıştır. Tek başına bir makine olarak kullanılabilir veya üretim bağlantı hattı oluşturmak için şirketin otomatik kartonlama makinesi ve otomatik ısıyla daralan film makinesi ile birleştirilebilir.

Ana makine şunlardan oluşur:: tüp besleme sistemi, isteğe bağlı tüp algılama ve temizleme cihazı, renk işareti mekanizması, dolum mekanizması, dolum için otomatik ince ayar cihazı, dolum kaldırma mekanizması, tüp yok ve dolum yok sistemi, isteğe bağlı yalıtım çift katmanlı dolum varili, sızdırmazlık mekanizması, boşaltma mekanizması, ana tahrik sistemi, elektrik kontrol sistemi, ana motor ve bir dizi kalıp. (Çizgili kısım isteğe bağlı bir cihazdır; kalıp özellikleri istek üzerine sağlanır.)

Dolum ve kapatma işlemi:

Tüp, kapakçık aracılığıyla kap tutucusuna gönderilir. Temizleme ve kalibrasyondan sonra, tüp, paslanmaz çelik bir pistonlu pompa ile malzemeye enjekte edilir. Plastik tüp (alüminyum-plastik kompozit tüp) sıcak hava ile ısıtıldıktan, sıkıştırıldıktan ve düzeltildikten sonra, boru otomatik olarak boşaltılır.

Tüp besleme sistemi: Tamamen otomatik bir tüp yükleme mekanizmasıdır ve tüp, tüm kutu tarafından manuel olarak yüklenir. Tüp kutusu, tüpleri yüklemek için uygun ve geniş kapasiteli ön tarafta çift kapı ile donatılmıştır. Örnek olarak 20g tüpü ele alırsak, 1500'den fazla parça alabilir; kam tahriki, hareket pürüzsüz ve yumuşaktır, negatif basınçlı tüp, tüpün tüp kabına doğru bir şekilde düşmesini sağlamak için çevirme plakası üzerinde açılır; makine çalışırken tüpün düşüp düşmeyeceğini kontrol etmek için rocker anahtarı kullanılabilir.

Dolum mekanizması:

Dolum formu: valf gövdesi piston yapısı.

Dolum kafası: üflemeli kesim entegre dolum (damlama önleyici, çekme önleyici)

Dolum aralığı: 5～250g

Dolum doğruluğu: ±0,5%

Tüp yok ve dolum yok: İki set bağımsız tüpsüz ve dolumsuz mekanizma, çift koruma sağlar.

Dolum sırasında tüpte hava kabarcıkları ve sıçramaların kolay oluşması sorununu çözmek için, dolum sırasında tüp yükseltilir, böylece nozül tüpün dibindeki uygun konuma girer ve dolum tamamlanana kadar tüp indirilir ve daha sonra tüp bir süre kalır. Aynı zamanda, nozül üflenir ve kesilir, böylece nozül çok temiz olur ve son olarak tüp düşer ve bir sonraki işleme girer. Dolum kafası ve nozül, herhangi bir macun bırakmayan ve çıkarılması ve yıkanması kolay olan hızlı değiştirme bağlantısı ile bağlanır.

Sızdırmazlık mekanizması:

Mekanizma formu: kam bağlantısı

Plastik tüp, kompozit tüp: iç sıcak hava sızdırmazlığı (su soğutma devresi ile)

İsviçre'den ithal edilen sıcak hava jeneratörü seçilir, sıcak hava başlığı en son iğne deliği yapısını benimser, ısıtma eşit ve uç sızdırmazlığı sağlam ve güzeldir. Uç sızdırmazlık mekanizması, farklı tüp uzunluklarına uyum sağlamak için elle kaldırılabilir ve indirilebilir.

Ana elektrik parçaları: tüm sistemin kararlılığını sağlamak için eksiksiz bir SIEMENS elektrik sistemi seti kullanılır; pnömatik ürünler Festo ürünleridir; sensörler Amerikan Banner ve Alman ck ürünleridir.

Koruyucu cihaz

a. Düşük hava basıncı anahtarı koruması

b. Acil durdurma anahtarı: Beklenmedik bir arıza meydana geldiğinde insan yapımı acil durdurma için kullanılır.

Ana teknik parametreler
